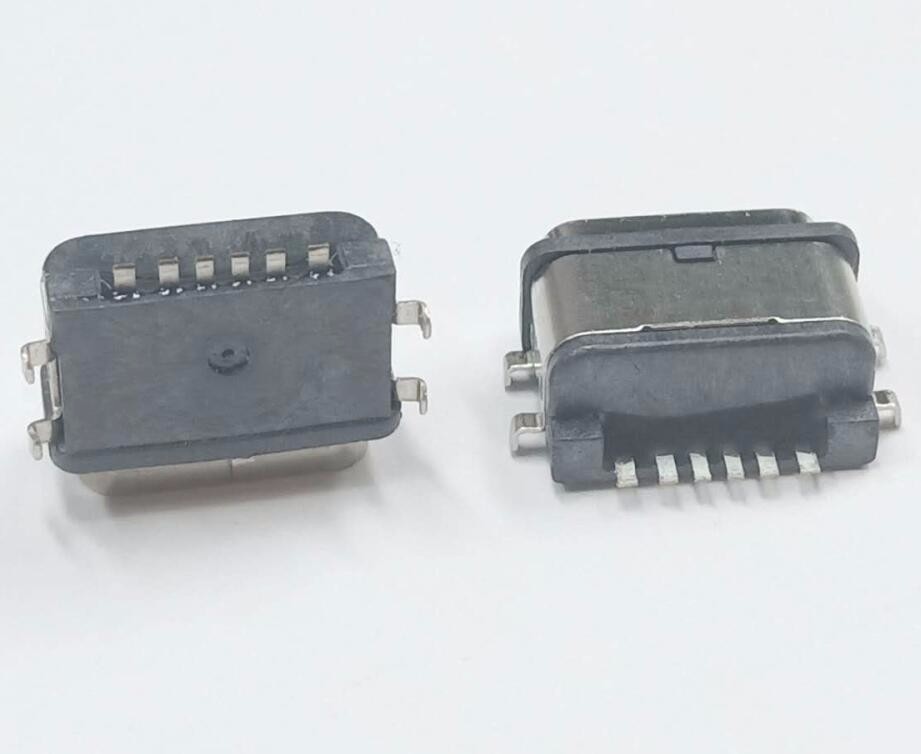

USB3.1連接器防水TYPE-C防水母座技術要點
隨著電子產品的不斷發展壯大，帶有USB接口的產品也越來越多，占據了很大的市場份額，防水TYPE-C就是一種接口輕薄小巧的新型USB接口，其可以擴展成電源/USB傳輸/VGA或HDMI三個接口，具有較好的實用性，而且通過適配器還可以兼容USB3.0、USB2.0等上一代接口，能夠較好的滿足人們的日常使用需求，然而產品在使用時，經常會出現接口膠芯磨損、產品在外力擠壓的情況下變形、產品工作中受到外力的拉扯時容易變形并導致短路、產品的套筒與絕緣芯體容易出現縫隙等一系列問題，而且目前常用的USB接口產品的長度過長，生產組裝工藝相對較為復雜。
針對7級以上防水TYPE-C母端，其套筒周圍需做密封形狀，而限于目前沖壓制造技術，此套筒較難形成復雜多臺階曲面形狀，且因其結構特點需插入舌片，再固定并點密封膠水封鎖間隙。此時為了避免舌片有可能出現斜插狀況，業界標準要求對舌片施加推力10kgf而不損壞其性能。而現有的TYPE-C接口對舌片固持力不足，當舌片受力較大時，即發生后退導致膠水松動，密封性被破壞而不能滿足防水要求。
防水TYPE-C密封同樣也是選用一液型環氧型熱固化膠，也許有人會問，為什么不用有機硅，盡管有機硅固化后有著良好的耐溫性能，RTV、熱固型、就不一一說明優缺點了，雙組份硫化型也許可以通過測試，但對于針數較多或較密集的TYPE-C來說，膠水難以分布均勻，雙組份操作性不靈活，固化后硬度低機械強度差，對了還有一個致命傷，熱硫化固化過程中幾乎無一起泡，原因就是TYPE-C的結構所致。而一液型環氧型黑膠，無需混合的，粘稠度易于調整，滲透性強保證TYPE-C每一針都有膠水，可實現高速噴射點膠，提高生產效率。
